স্পাইরাল ফিন টিউব এবং ঐতিহ্যগত তাপ স্থানান্তর টিউব তুলনা
ফিনড টিউব কয়েল কি?
ফিনড টিউব কয়েলগুলি বাষ্প বা তরল থেকে (টিউবগুলির ভিতরে) বাতাসে (ফিনগুলি জুড়ে) বা বিপরীতভাবে তাপ শক্তি স্থানান্তর করে।আমরা ছোট ছোট অ্যাপ্লিকেশন থেকে অনেক বড় বাণিজ্যিক এবং শিল্প প্রকল্প থেকে ফিনড টিউব কয়েল তৈরি করি.
ফিনড টিউব কিসের জন্য ব্যবহৃত হয়?
ফিনড টিউবগুলি হল তাপ এক্সচেঞ্জারগুলির প্রধান উপাদান। তারা একটি সিরিজ টিউব যেখানে বাইরের তরলটির সাথে যোগাযোগের এলাকা বাড়ানোর জন্য বাইরের দিকে ফিন যুক্ত করা হয়েছে,তাপ বিনিময় এবং টিউব ভিতরে তরল এবং টিউব বাইরে তরল মধ্যে.
পণ্যের বর্ণনাঃ
ফিনড টিউব হিট এক্সচেঞ্জার হল এক ধরনের হিট এক্সচেঞ্জার ডিজাইন যা তরলগুলির মধ্যে তাপ স্থানান্তর করতে প্লেট এবং ফিনড চেম্বার ব্যবহার করে।এটি প্রায়ই একটি কম্প্যাক্ট তাপ এক্সচেঞ্জার হিসাবে শ্রেণীবদ্ধ করা হয় তার তুলনামূলকভাবে উচ্চ তাপ স্থানান্তর পৃষ্ঠতল ভলিউম অনুপাত.

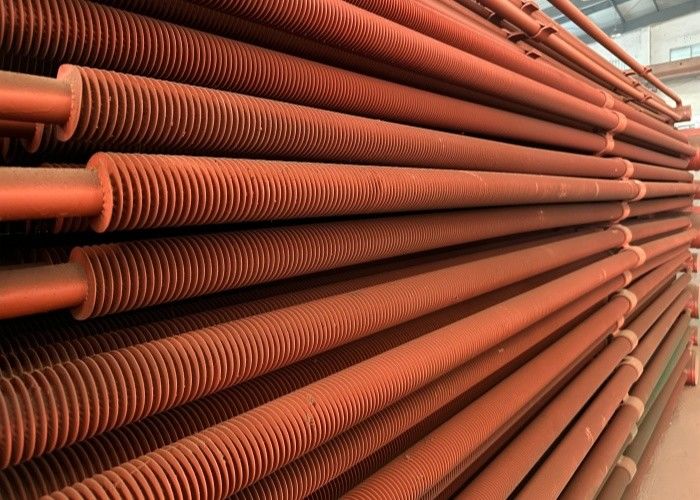

স্পাইরাল ফিন টিউব পণ্যের ভূমিকা
স্পাইরাল ফিন টিউবের উপকারিতা:
এইচ-ফিনড টিউবটি পুরো নিষ্কাশন গ্যাস বয়লারের প্রধান তাপ বিনিময় উপাদান এবং এইচ-ফিনড টিউবের নিম্নলিখিত সুবিধা রয়েছে।
1. চমৎকার পরিধান প্রতিরোধের
এইচ-ফিনড টিউব তাপ এক্সচেঞ্জারটি সারিবদ্ধভাবে স্থাপন করা হয়েছে, এবং এইচ-ফিনগুলি স্পেসটিকে কয়েকটি ছোট এলাকায় বিভক্ত করে, যা বায়ু প্রবাহকে সমান করে তোলে,ধীরে ধীরে বিন্যাস সঙ্গে মসৃণ নল তাপ এক্সচেঞ্জার এবং স্পাইরাল ফিনিং তাপ এক্সচেঞ্জার এবং তাই উপর তুলনা, একই অন্যান্য অবস্থার মধ্যে, পরিধান জীবন 3 ~ 4 বার উচ্চতর।
2. ফাউন্ডেশন হ্রাস
টিউবের ডোরাল সাইড এবং বায়ুমুখী সাইডে ফাউলিং ঘটেছে। টিউবের স্টেগারড বিন্যাসটি টিউব বান্ডেলটি ধুয়ে ফেলা সহজ, পিছনের দিকে ফাউলিং কম।এটি উপযুক্ত বায়ু গতিতে একটি ভাল স্ব-পরিষ্কার ফাংশন আছেএইচ ফিনড টিউবের উভয় পাশেই সোজা চ্যানেল, সুট গঠিত হয়, এটি সুট ব্লোয়ার গ্রহণ করার সময় সেরা সুট প্রভাব পেতে পারে।
3. নিষ্কাশন গ্যাসের প্রতিরোধ হ্রাস
যেহেতু এইচ ফিনিস দুটি পক্ষেই সোজা চ্যানেল গঠন করে, এবং স্পাইরাল ফিনিসের স্পাইরাল অ্যাঞ্জেল বায়ু প্রবাহের দিকনির্দেশ পরিচালনা করে,এইচ ফিনের তুলনায় ফিনিসগুলি ছড়িয়ে পড়ে এবং তাদের ধোঁয়া প্রতিরোধের ক্ষমতা বেশিতাই এইচ-ফিনড টিউব ব্যবহার করে বায়ুর প্রতিরোধ ক্ষমতা কমিয়ে আনতে পারে, ফ্যান অপারেশন এবং বিনিয়োগের খরচ কমিয়ে আনতে পারে।
স্পাইরাল ফিন টিউব ইকোনোমাইজার হল একটি ধরনের বয়লার অংশ, যার দুটি স্টিলের বৃত্তাকার সিমট্রি ফ্লুরোসেন্ট টিউবগুলিতে ইনস ইতিবাচক আকৃতির অনেকটা "এইচ" অক্ষরের মতো, তথাকথিত এইচ-ফিন টিউব গঠন করতে welded করা হয়।ইউটিলিটি বয়লারে ব্যাপকভাবে ব্যবহৃত ফিনড টিউব ইকোনোমাইজার, শিল্প বয়লার, সামুদ্রিক শক্তি, যেমন তাপ এক্সচেঞ্জার উপাদানগুলির লেজ।
আমাদের পণ্যগুলি আমাদের গ্রাহকদের চাহিদা এবং পরিস্থিতি অনুসারে পরিবর্তন করা যেতে পারে। আমরা নিরাপদ, নির্ভরযোগ্য এবং দক্ষ এইচ-ফিন টিউব ডিজাইন এবং উত্পাদন করি।এটি স্বতন্ত্র পণ্য গুণমান নিশ্চিতকরণ সিস্টেমও সম্পন্ন করেছেএইচ-ফিন টিউবগুলি উচ্চ তাপ স্থানান্তর দক্ষতার সাথে উত্পাদন করা হয়, তাদের ধোঁয়া গ্যাসের প্রতিরোধ ক্ষমতা রয়েছে এবং এটি একটি ছোট জায়গার জন্য ডিজাইন করা হয়েছে।
| প্রযুক্তিগত পরামিতি |
ফিনের উচ্চ ডিগ্রি ০-১৬ মিমি (বা ফিনের বাইরের ব্যাসার্ধ φ২৫-φ৭৫) ।
ফিনিং টিউবের দৈর্ঘ্য ০.৫-১৪ মিমি। |
| একক ধাতু রোলিং ফিনিং টিউব |
বিশুদ্ধ অ্যালুমিনিয়াম ১০৬০ বা অ্যালুমিনিয়াম খাদ ৬০৬৩,6061.
বাইরের ব্যাসার্ধ 40mm এর কম হতে হবে |
| ডাবল মেটাল রোলিং ফিনিং টিউব |
অ্যালুমিনিয়ামের বাইরের স্তর থেকে টিউব ভিত্তিক সুরক্ষা
নল, জারা-প্রতিরোধী, নল-ভিত্তিক কার্বন ইস্পাত নল থেকে তৈরি করা যেতে পারে,এছাড়াও,স্টেইনলেস স্টীল নল এবং তামা নল ব্যবহার করা যেতে পারে, পাশাপাশি টাইটানিয়াম খাদ নল |
| প্যাকেজ |
অ্যালুমিনিয়াম fined টিউব ভাল ভিতরে প্লাস্টিকের ফিল্ম এবং ইস্পাত ফ্রেম মধ্যে প্যাকেজ করা হয়
বাইরের অংশে |
বিশেষ উল্লেখ
1. তাপ বিনিময় এলাকা যোগ করুন এবং টিউব সংখ্যা কমাতে, এছাড়াও ধোঁয়া প্রবাহ বিভাগ এলাকা বৃদ্ধি ধোঁয়া গতি এবং abrasion কমাতে।
2এইচ টাইপ ফিন টিউবটি ডাবল এইচ টাইপ ফিন টিউব হিসাবে তৈরি করা যেতে পারে, দীর্ঘ টিউব সারিতে ফিট করার জন্য উচ্চ অনমনীয়তা।
3এইচ প্রকারের ফিন ইকোনোমাইজারকে লাইন করে স্থাপন করা হয় যাতে স্পেসটি অনেক ছোট ছোট অঞ্চলে পরিণত হয়, ঘর্ষণ হ্রাস করার জন্য গড় বায়ু প্রবাহ।
4. সর্বোত্তম ধূলো উড়িয়ে দেওয়ার প্রভাব অর্জনের জন্য সোজা চ্যানেল দিয়ে।
5ওজন কমাতে এবং উৎপাদন খরচ কমাতে কম্প্যাক্ট কাঠামো।
| বেস টিউব উপাদান |
স্টেইনলেস স্টীল, কার্বন স্টীল, খাদ স্টীল, তামা খাদ, অ্যালুমিনিয়াম,SA179 |
| ফিনের উপাদান |
অ্যালুমিনিয়াম, তামা খাদ, স্টেইনলেস স্টিল, কার্বন স্টিল |
| স্ট্যান্ডার্ড |
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 |
| ফিন গভীরতা |
0.৫-৩ মিমি |
| বেস পাইপ ওভারডোজ |
12.7-18 মিমি |
| ইঞ্চি প্রতি ফিনিস |
8-20নং (গ্রাহকের অনুরোধ অনুযায়ী) |
| পরীক্ষার প্রয়োজনীয়তা |
ভৌত সম্পত্তি পরীক্ষা, রাসায়নিক রচনা বিশ্লেষণ, অ-ধ্বংসাত্মক পরীক্ষা, অন্যান্য পরিদর্শন এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী পরীক্ষা। |
| প্রয়োগ |
এয়ার কুলার, চার্জ এয়ার কুলার, কনডেন্সার, বাষ্পীভবন, ফ্লুইড কুলার, গ্যাস কুলার, তেল কুলার, রেডিয়েটার, রেফ্রিজারেশন, স্টিম টু এয়ার হিট এক্সচেঞ্জ, সুপার হিটার ইত্যাদি। |
পণ্যের ভূমিকা
বেসটিউব উপাদানঃ
স্টেইনলেস স্টীল ((SA213 304)
মাত্রাঃ
OD:16-140mm WT:2-10mm দৈর্ঘ্য:1-25m
ফিনের উপাদানঃ
SA213-TP304H, কপার ইত্যাদি
ফিনের ধরনঃ
KL,L,LL,H,স্পিরাল স্লট,নিম্ন,স্টাড পাইপ-ভিজ্যুয়াল,টাইপ
রেইনলেস স্টীল ফিন টিউব
মাত্রাঃ
ফিনের বেধ:0.5-4.0 মিমি ফিনের উচ্চতা:5-30 মিমি ফিন পিচঃ3.5-40 মিমি
জাহাজ তৈরি করুন:
ইস্পাত টিউব পলিশিং-ইস্পাত স্ট্রিপ উপর দাঁত punching-ইস্পাত ট্রিপ উপর কঠিন রোলিং-উচ্চ ফ্রিকোয়েন্সি ঢালাই-হাইড্রোস্ট্যাটিক চাপ পরীক্ষা, chamfering, পলিশিং-গুণমান পরিদর্শন -প্যাকেজিং
উত্পাদন পদ্ধতিঃ এক্সট্রুডেড & সারিড
প্রয়োগঃ
এয়ার কুলার, ফায়ার হিটার, হিট এক্সচেঞ্জার, মেরিন বয়লার, ইকোনোমাইজার, পাওয়ার প্ল্যান্টের বয়লার, এইচআরএসজি বয়লার, বর্জ্য তাপ পুনরুদ্ধার ইউনিট, এয়ার হিটার ইত্যাদি
বৈশিষ্ট্যঃ1.অ্যান্টি-কোরোসিওন 2.অ্যান্টি-ওয়ার 3.নিম্ন যোগাযোগ প্রতিরোধের 4.উচ্চ স্থিতিশীলতা
আমাদের পণ্যগুলি আমাদের গ্রাহকদের চাহিদা এবং পরিস্থিতি অনুসারে পরিবর্তন করা যেতে পারে। আমরা নিরাপদ, নির্ভরযোগ্য এবং দক্ষ এইচ-ফিন টিউব ডিজাইন এবং উত্পাদন করি।এটি স্বতন্ত্র পণ্য গুণমান নিশ্চিতকরণ সিস্টেমও সম্পন্ন করেছেএইচ-ফিন টিউবগুলি উচ্চ তাপ স্থানান্তর দক্ষতার সাথে উত্পাদন করা হয়, তাদের ধোঁয়া গ্যাসের প্রতিরোধ ক্ষমতা রয়েছে এবং এটি একটি ছোট জায়গার জন্য ডিজাইন করা হয়েছে।
| প্রযুক্তিগত পরামিতি |
ফিনের উচ্চ ডিগ্রি ০-১৬ মিমি (বা ফিনের বাইরের ব্যাসার্ধ φ২৫-φ৭৫) ।
ফিনিং টিউবের দৈর্ঘ্য ০.৫-১৪ মিমি। |
| একক ধাতু রোলিং ফিনিং টিউব |
বিশুদ্ধ অ্যালুমিনিয়াম ১০৬০ বা অ্যালুমিনিয়াম খাদ ৬০৬৩,6061.
বাইরের ব্যাসার্ধ 40mm এর কম হতে হবে |
| ডাবল মেটাল রোলিং ফিনিং টিউব |
অ্যালুমিনিয়ামের বাইরের স্তর থেকে টিউব ভিত্তিক সুরক্ষা
টিউব, জারা প্রতিরোধী,টিউব ভিত্তিক কার্বন ইস্পাত পাইপ তৈরি করা যেতে পারে,এছাড়াও,স্টেইনলেস
ইস্পাত টিউব এবং তামা টিউব ব্যবহার করা যেতে পারে, পাশাপাশি টাইটানিয়াম খাদ টিউব |
| প্যাকেজ |
অ্যালুমিনিয়াম fined টিউব ভাল ভিতরে প্লাস্টিকের ফিল্ম এবং ইস্পাত ফ্রেম মধ্যে প্যাকেজ করা হয়
বাইরের অংশে |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন 1: গ্যারান্টি সময়কাল কত?
আমরা সমস্ত খুচরা যন্ত্রাংশের জন্য 18 মাসের ওয়ারেন্টি প্রদান করি (অস্থির অংশ ব্যতীত) ।
প্রশ্ন 2: আমরা কীভাবে মানের গ্যারান্টি দিতে পারি?
1 সমস্ত মেশিন আইএসও গুণমান এবং সিই সিস্টেমের প্রয়োজনীয়তা কঠোরভাবে মেনে চলে।
2 প্রতিটি পদ্ধতি পেশাদার দক্ষ শ্রমিক দ্বারা তৈরি করা হয়, বিশেষ QC দ্বারা অনুসরণ
৩. আমাদের পণ্যগুলির সমস্ত তথ্য কার্যকর ব্যবস্থাপনা ব্যবস্থায় পরীক্ষা করা যায়।
প্রশ্ন ৩: আপনি আমাদের কাছ থেকে কি কিনতে পারবেন?
বয়লার ইকোনমিজার্স, বয়লার ফিন টিউব, বয়লার এয়ার প্রিহিটার, বয়লার সুপারহিটার, বয়লার ঝিল্লি দেয়াল,
বেইলার ম্যানিফোড হেডার এবং অন্যান্য চাপের খুচরা যন্ত্রাংশ
Q4: আপনি কি ধরনের পরিষেবা প্রদান করেন?
বিক্রির আগেঃ
আপনার সুবিধার জন্য পণ্যের তথ্য, বাজার গবেষণা পূর্বাভাস, পণ্য কাস্টমাইজেশন, পণ্য প্রক্রিয়াকরণ, পরামর্শ এবং অন্যান্য পরিষেবা সরবরাহ করুন।
প্রশ্ন 5: আপনি কি কারখানা বা ট্রেডিং সংস্থা, আপনি কোথায় অবস্থিত?
আমরা একটি কারখানা, সাংহাই বিমানবন্দর থেকে মাত্র ১৩০ কিমি (গাড়িতে ২ ঘন্টা) দূরে।
আমরা আপনার সফরের জন্য সাংহাইতে একটি পিকআপ পরিষেবা প্রদান করি।
